Corel Draw lekcje programu do grafiki komputerowej

Kiedyś się komuś skarżyłem, że w CorelDraw stosuję tylko jedną końcówkę strzałki, taka mniejszą, bo inne są jakieś wielkie i brzydkie. I ta osoba mi przyznała rację, ze też tak robi. Potem jednak na to wpadłem, że to nie tak, że na każdą strzałkę można mieć wpływ, każda może być i duża i mała. Nawet można sobie wymyślać swoje zakończenia linii (konturu wg Corela), czy dla już istniejących można zapisać swoje ustawienia, a jest co ustawiać, wielkość, proporcję, obroty, odsunięcie od końca linii, czy nasunięcie na nią kształtu strzałki.

Po pierwsze pokażę, jak się strzałka zachowuje przy zmianie grubości linii konturu. Oczywiście się powiększa proporcjonalnie do grubości linii. To może słabo wyglądać.

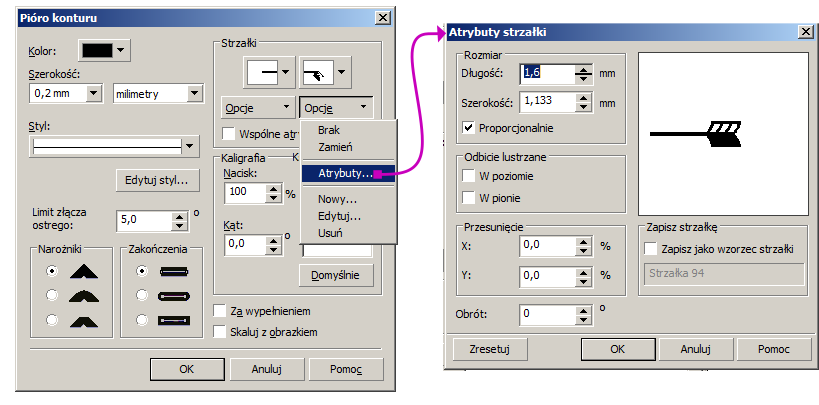

Więc drugi tekst, tu linia ma stałą grubość, ale wielkości grotów strzałek się zmieniły. Tu musiałem za każdym razem zmienić jej wielkość. Kliknij Piórko (Pióro konturu) lub klawisz F12, wybierz kształt Strzałki albo jeśli już była wybrana to pod obrazkiem z końcówkami wybierz Opcje > Atrybuty... Wyskoczy kolejna paletka, gdzie na górze z lewej możesz nadać nową wielkość strzałce.

W CorelDraw jest włożona spora kolekcja strzałek. Tu pokazuję niektóre z nich. Te dwie czerwone linie pokazują gdzie jest koniec kreski, a zaczyna się strzałka. Oj jaka rozmaitość! Jeśli to Ci się nie podoba, to każdą strzałkę, możesz sobie przesunąć w stosunku do linii w dowolny sposób.

Gdyby jednak strzałek Ci brakowało, lub zajmujesz się czymś co wymaga specyficznych końcówek, to śmiało narysuj je. Ja narysowałem sobie takie, po czym po kolei w menu Narzędzia > Utwórz Strzałka... po kliknięciu ok pokazała się w Pióro konturu.

Zastosowałem moja nową strzałkę i się nią teraz pobawię. Zmienię wielkość grotów strzałek (strzałki żółte), zmienię położenie końcówek do linii (strzałki niebieskie, oczywiście nie zmieniałem długości linii), nieproporcjonalnie zmieniłem wielkość strzałek, czyli zwęziłem i rozszerzyłem (strzałki czerwone) , na koniec odbicie lustrzane (strzałka czarna). Pominąłem tu przy próbie jeszcze, że można obracać grotem, tu nie wyglądało sensownie.

Tak sobie tu mówimy strzałki, strzałki... ale co nam szkodzi wychodować sobie taki ogróde rysując kwiatkowe zakończenia do strzałek.
